產品說明
產品名稱：充電樁用熔斷體
產品型號：DNT01-R1J
額定電壓：1000 V dc
額定電流：50~400 A
額定分?jǐn)嗄芰Γ?0 kA
分?jǐn)喾秶笆褂妙悇e：aR
產品尺碼：01
安裝形式：NGT 掛鉤型
產品重量：460 g（±3% ）
安裝要求：M8（10±1 N.m）
時間常數：10~15 ms
認證標志：CCC、TUV、CE、
參考標準
IEC 60269-4
GB/T 13539.4
| 產品型號 | 額定電流In | I2t（A2S）弧前 | I2t（A2S）熔斷 | 0.5In 功率 | 0.8In 功率 | 1.0In 功率 |
| DNT01-R1J-50A/1000V dc | 50 | 135 | 1100 | 4 | 8 | 14 |
| DNT01-R1J-63A/1000V dc | 63 | 215 | 1750 | 6 | 11 | 20 |
| DNT01-R1J-80A/1000V dc | 80 | 420 | 3350 | 8 | 14 | 25 |
| DNT01-R1J-100A/1000V dc | 100 | 750 | 5950 | 10 | 17 | 30 |
| DNT01-R1J-125A/1000V dc | 125 | 1450 | 9600 | 12 | 21 | 38 |
| DNT01-R1J-160A/1000V dc | 160 | 2690 | 17850 | 15 | 27 | 49 |
| DNT01-R1J-200A/1000V dc | 200 | 5090 | 37700 | 17 | 31 | 57 |
| DNT01-R1J-250A/1000V dc | 250 | 9000 | 59900 | 20 | 36 | 65 |
| DNT01-R1J-315A/1000V dc | 315 | 18200 | 125000 | 22 | 40 | 74 |
| DNT01-R1J-350A/1000V dc | 350 | 24200 | 161000 | 24 | 43 | 79 |
| DNT01-R1J-400A/1000V dc | 400 | 33000 | 218000 | 26 | 48 | 88 |
適用條件
-充電樁系統
產品優勢
-易于安裝和替換。
-占比空間小，適用范圍廣。
-快速熔斷，為電路提供保護。

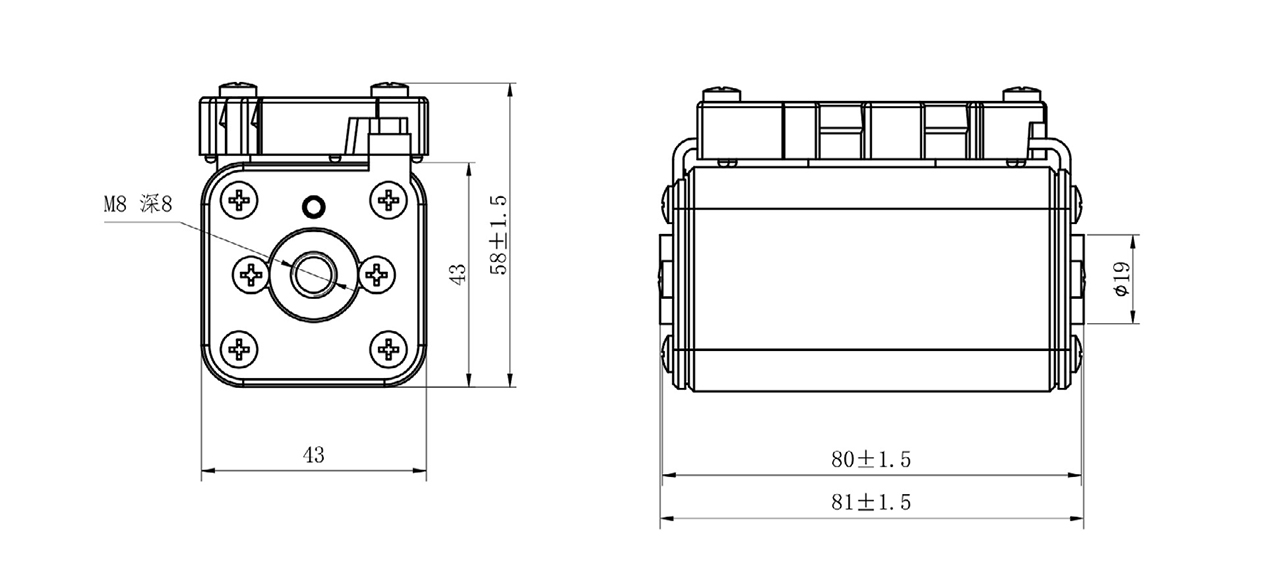

尺寸圖
外形尺寸
安裝說明
1.安裝時，螺柱旋入的尺寸不超過 9mm( 建議 8mm)；
2.擰緊螺母時，保持螺柱不能旋轉；
3.建議使用螺柱安裝，螺柱擰入時無推薦力矩，以旋入低于螺紋深度 1MM 為準。
4.螺母擰緊力矩 10±1N.m

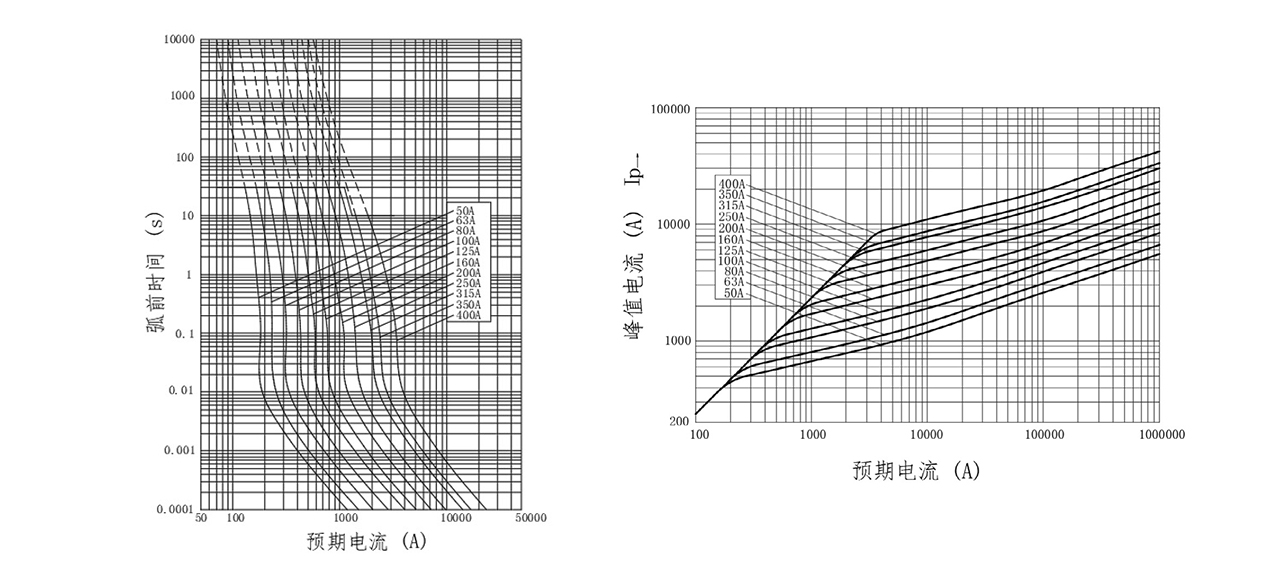

特性曲線
文件下載
