產品說明
產品名稱：充電樁用熔斷體
產品型號：DNS38-M1L
額定電壓：800 V dc
額定電流：125~400 A
額定分?jǐn)嗄芰Γ?0 kA
分?jǐn)喾秶笆褂妙悇e：aR
產品尺碼：?38
安裝形式：螺栓連接型
產品重量：252 g（±3% ）
安裝要求：M10（21±1 N.m）
時間常數：10~15 ms
認證標志：CCC、TUV、CE
參考標準
IEC 60269-4
GB/T 13539.4
| 產品型號 | 額定電流In | I2t（A2S）弧前 | I2t（A2S）熔斷 | 0.5In 功率 | 0.8In 功率 | 1.0In 功率 |
| DNS38-M1L-125A/800V dc | 125 | 2100 | 6800 | 4.5 | 15 | 28 |
| DNS38-M1L-150A/800V dc | 150 | 3110 | 9900 | 5 | 17 | 32 |
| DNS38-M1L-175A/800V dc | 175 | 4350 | 15900 | 6 | 20 | 36 |
| DNS38-M1L-200A/800V dc | 200 | 6100 | 20500 | 7 | 23 | 42 |
| DNS38-M1L-225A/800V dc | 225 | 8500 | 29500 | 7.2 | 24 | 44 |
| DNS38-M1L-250A/800V dc | 250 | 11900 | 39900 | 7.5 | 26 | 47 |
| DNS38-M1L-315A/800V dc | 315 | 17500 | 58800 | 10 | 31 | 58 |
| DNS38-M1L-350A/800V dc | 350 | 23700 | 86500 | 11 | 35 | 64 |
| DNS38-M1L-400A/800V dc | 400 | 32000 | 10500 | 14 | 42 | 77 |
適用條件
-充電樁系統
產品優勢
-易于安裝和替換。
-占比空間小，適用范圍廣。
-快速熔斷，為電路提供保護。

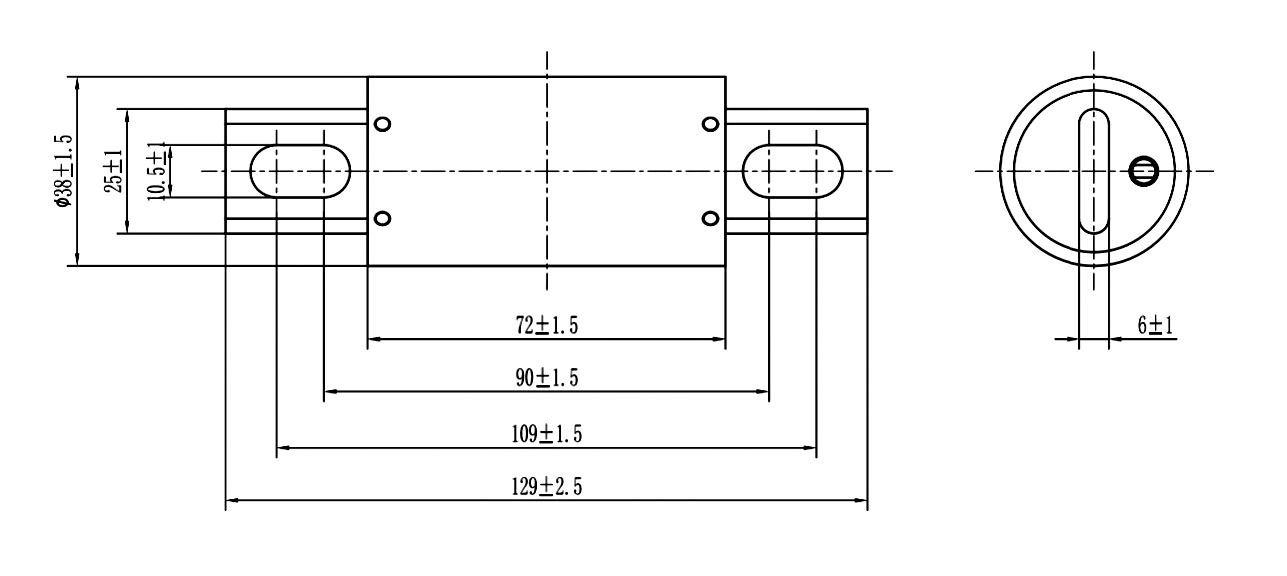

尺寸圖
外形尺寸

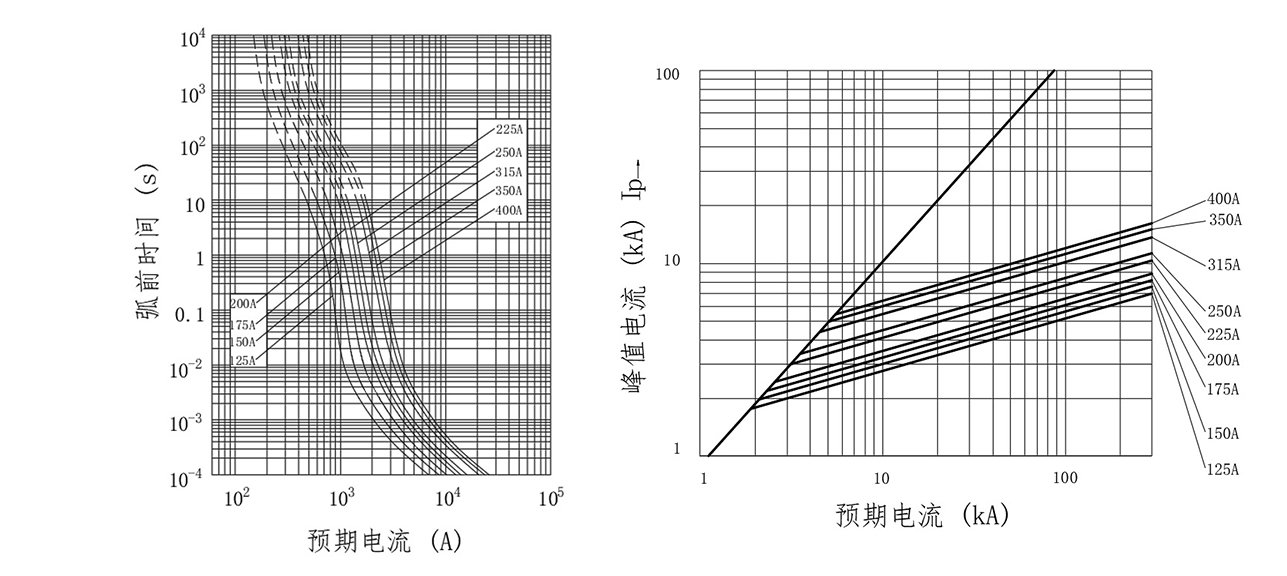

特性曲線
文件下載
